| 自來水用管--給水配件 |

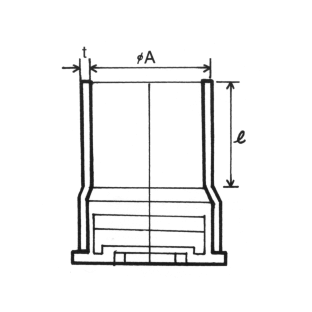

| 清潔口 |
|
|
|
|
MSF-23 |
|
單位 : mm |
| 標稱管徑(mm) |
ΦA |
 |
t |
產品代號 |
| 110 |
4" |
110.2 |
61.5 |
8.2 |
MSF-23110 |
| 160 |
6" |
160.5 |
86.0 |
11.9 |
MSF-23160 |
| 200 |
8" |
200.6 |
106.0 |
14.9 |
MSF-23200 |
|
|

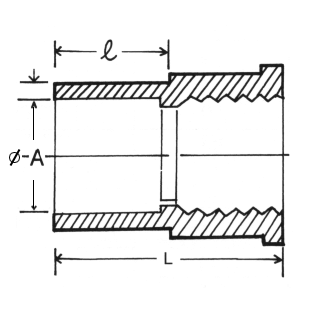

| 直式龍頭 |
|
|
|
MSF-28 |
|
單位 : mm |
| 標稱管徑(mm) |
ΦA |
L |
|
t |
產品代號 |
| 20 |
1/2" |
20.1 |
37.1 |
16.4 |
2.4 |
MSF-28020 |
| 25 |
3/4" |
25.2 |
40.9 |
19.0 |
3.4 |
MSF-28025 |
| 32 |
1" |
32.3 |
48.9 |
22.9 |
4.1 |
MSF-28032 |
|
|

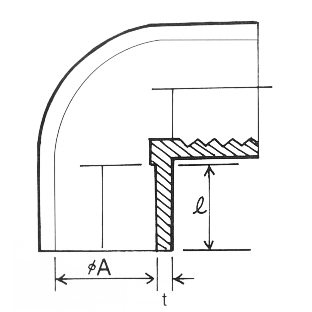

| 肘式龍頭 |
|
|
|
MSF-29 |
|
單位 : mm |
| 標稱管徑(mm) |
ΦA |
|
t |
產品代號 |
| 20 |
1/2" |
20.1 |
17.0 |
3.8 |
MSF-29020 |
| 25 |
3/4" |
25.1 |
19.0 |
2.4 |
MSF-29025 |
| 32 |
1" |
32.2 |
37.1 |
4.5 |
MSF-29032 |
|
|

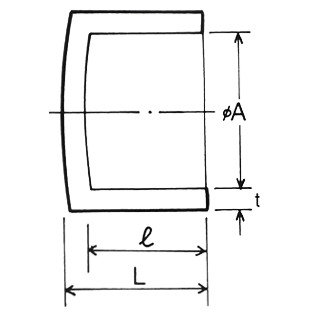

| 管帽 |
|
|
|
MSF-30 |
|
單位 : mm |
| 標稱管徑(mm) |
ΦA |
L |
|
t |
產品代號 |
| 20 |
1/2" |
20.1 |
20.9 |
17.9 |
2.3 |
MSF-30020 |
| 25 |
3/4" |
25.1 |
22.7 |
19.9 |
2.2 |
MSF-30025 |
| 32 |
1" |
32.2 |
25.5 |
22.4 |
2.4 |
MSF-30032 |
| 40 |
1
1/4" |
40.2 |
31.2 |
27.2 |
3.6 |
MSF-30040 |
| 50 |
1
1/2" |
50.2 |
38.3 |
32.6 |
3.8 |
MSF-30050 |
| 63 |
2" |
63.2 |
48.2 |
38.6 |
4.9 |
MSF-30063 |
| 75 |
2
1/2" |
75.2 |
59.2 |
44.7 |
6.0 |
MSF-30075 |
| 90 |
3" |
90.2 |
65.0 |
52.4 |
6.9 |
MSF-30090 |
| 110 |
4" |
110.3 |
77.3 |
63.4 |
8.5 |
MSF-30110 |
| 125 |
5" |
125.2 |
102.8 |
69.7 |
9.9 |
MSF-30125 |
| 160 |
6" |
160.5 |
102.5 |
88.8 |
11.9 |
MSF-30160 |
| 200 |
8" |
200.6 |
125.0 |
108.9 |
14.9 |
MSF-30200 |
| 250 |
10" |
250.6 |
201.1 |
131.0 |
20.7 |
MSF-30250 |
|
|
|
【備註】
- 以上規格表符合CNS13346-K3104「自來水用丙稀晴-丁二烯-苯乙烯
(ABS)接頭配件 」
- 訂購時請註明顏色代號為灰色「A」、桔色「O」、本色「C」。
|
|
