二、支工板 (CORE HOLDER)
(1)
| 品名 |
尺寸 |
| 210x210㎜ |
長度（W1） |
210.0㎜ |
| 寬度（W2） |
210.0㎜ |
| 高度（H1） |
19.5㎜ |
| 高度（H2） |
48.0㎜ |
| 品名 |
尺寸 |
| 250x250㎜ |
長度（W1） |
250.0㎜ |
| 寬度（W2） |
250.0㎜ |
| 高度（H1） |
23.0㎜ |
| 高度（H2） |
48.0㎜ |
|

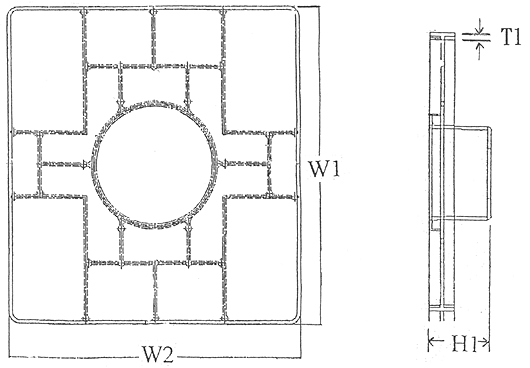

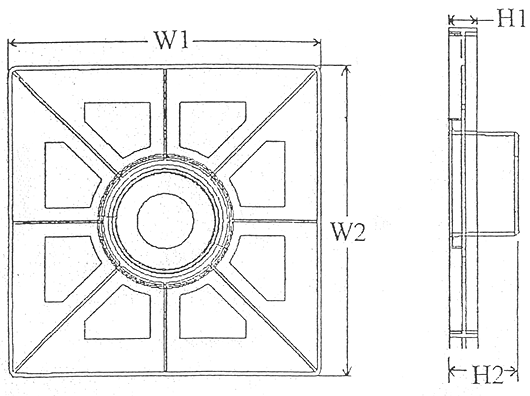

支工板剖面圖
 |
(2)
| 品名 |
尺寸 |
| 197.5x185.5㎜ |
長度（W1） |
197.5㎜ |
| 寬度（W2） |
185.5㎜ |
| 高度（H1） |
44.8㎜ |
| 厚度(T1) |
1.5㎜ |
| 品名 |
尺寸 |
| 275.0x275.0㎜ |
長度（W1） |
275.0㎜ |
| 寬度（W2） |
275.0㎜ |
| 高度（H1） |
65.0㎜ |
| 厚度(T1) |
2.0㎜ |
|
支工板剖面圖
 |
(3)
| 品名 |
尺寸 |
| 240×240㎜ |
長度（L） |
240㎜ |
| 寬度（W） |
240㎜ |
| 高度（H1） |
22.0㎜ |
| 高度 (H2) |
69.5㎜ |
|

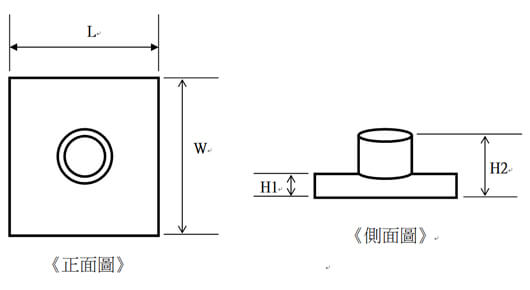

支工板剖面圖
 |
| |
| ...................................................................................................................................................... |
